Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
εφαρμογή: | Δίκτυο FTTH FTTB FTTX | επιστροφή απώλεια: | SM >60dB MM>30dB |
---|---|---|---|
Μήκος καλωδίου: | 1m ή προσαρμοσμένος | Απώλεια εισαγωγής: | ≤0.7dB |

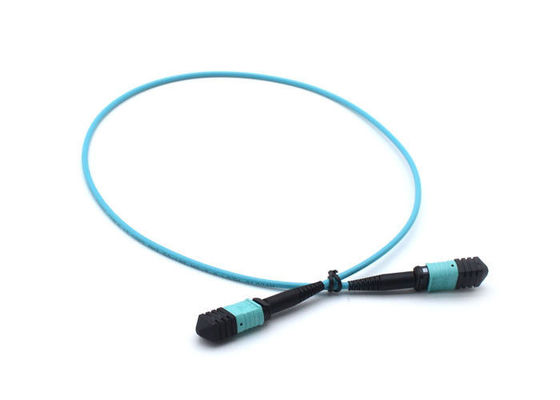

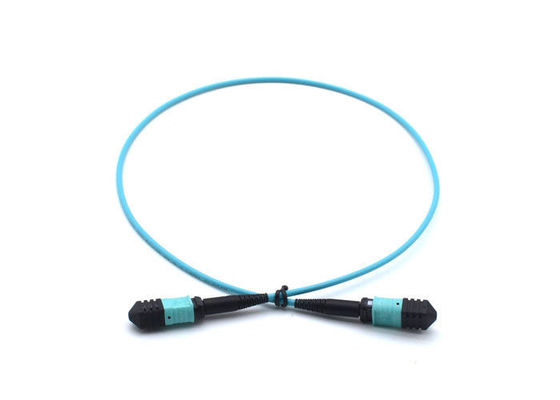

όνομα: | οπτική ίνα MPO patchcord | Θερμοκρασία λειτουργίας: | -40~75 ℃ |
Επισημαίνω: | Σκοινί μπαλωμάτων MPO MTP,Διπλό σκοινί μπαλωμάτων οπτικών ινών |
1. Χαρακτηριστικά γνωρίσματα:
Iec61754-7 & GR-1435-ΠΥΡΗΝΑΣ υποχωρητικός.
Το μορφωματικό σχέδιο, βούλωμα-που κλειδώνει τη δομή, εύκολη για τη δοκιμή, εγκαθιστά, αφαιρεί και ρυθμίζει.
Συνήθως, ενιαίο MTP/οι συνδετήρες MPO μπορεί χαρακτηριστικά να προσαρμόσει 12 ή περισσότερη ίνα,
1U το διάστημα καλωδίωσης ύψους μπορεί να προσαρμόσει την οπτική διεπαφή μέχρι 96 LC, τμήμα.
Διαστημική, εύκολη διαχείριση καλωδίων γραφείου και ραφιών αποταμίευσης
Είδη ίνας, καλώδιο διαθέσιμο, για να ικανοποιήσουν τις διαφορετικές ανάγκες πελατών.
Μπορέστε επιλογή του αρσενικού, θηλυκό. Επιτύχετε τον ακριβή προσδιορισμό θέσης με τον προσαρμοστή που συνδέεται μέσω
Λειτουργία προσδιορισμού θέσης καρφίτσα-καρφιτσών, υψηλή σταθερότητα.
Multi-core ferrule, μικρό μέγεθος, υψηλή ταχύτητα και υψηλή ικανότητα να ικανοποιηθούν οι ανάγκες οπτικού
τα συστήματα επικοινωνιών ινών και η υψηλής απόδοσης υψηλή πυκνότητα διασυνδέουν την καλωδίωση.
Για τη μελλοντικές υποδομή δικτύου, ιδιαίτερα εξελικτική, τις υποστηρίξεις Ethernet και το κανάλι ινών
απαιτήσεις 10/100-1Gbps.
2. MPO/MTP τύπος:
αρσενικό (με την καρφίτσα), θηλυκό (χωρίς καρφίτσα) | |
Ferrule τύπος | Τυποποιημένο SM, χαμηλή απώλεια SM Τυποποιημένοι ΚΚ, χαμηλοί ΚΚ απώλειας |
Πυρήνας ινών | 4core, 8core, 12core, 24core |
Χρώμα κατοικίας | Πράσινος (SM), μπεζ (ΚΚ), κίτρινοι (χαμηλή απώλεια SM), μπλε (OM3 50/125) |
Γυαλίζοντας τρόπος | PC, APC |
Τύπος καλωδίων | Καλώδιο κορδελλών, ίνα κορδελλών, μίνι καλώδιο 3.0mm (250um12F, 24F), καλώδιο 0.9mm |
3. MPO/MTP αιτήματα δοκιμής
a. Αίτημα Endface:
400 Χ | Περιγραφή ατέλειας | Επιτρέψτε την ποσότητα | |
Ίνα (9um, 50um, 62.5um) | Άσπρες γρατσουνιές | ≤3um | Κανένα που περιορίζεται |
Σημείο | ≤2um | 5 PC | |
Ατέλεια | / | Κανένα που επιτρέπεται | |
Επένδυση (62.5-125um) |
Άσπρες γρατσουνιές | ≤3um | Κανένα που περιορίζεται |
≤5um | 1 PC | ||
Μαύρες γρατσουνιές | ≤3um | 2 PC | |
Μαύρο σημείο | ≤2um | Κανένα που περιορίζεται | |
≤5um | 3 PC | ||
Ατέλεια | ≤2um | Το κανένα που περιορίζεται γύρω από | |
≤15um | Το συνολικό μήκος είναι λιγότερο από το δευτερεύον μήκος 1/4 | ||
Πλαστικό δαχτυλίδι | / | Κανένα που περιορίζεται |
b. Απόδοση:
MPO/MTP | SM τυποποιημένο ferrule | SM χαμηλό ferrule απώλειας | Τυποποιημένο ferrule ΚΚ | Χαμηλό ferrule απώλειας ΚΚ | |
Απώλεια του IL | Χαρακτηριστικός | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
Max | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
PC ≥ 40dB | |||||
Επανάληψη | ≤0.30dB (βούλωμα περισσότερες από 500 φορές) | 0.30dB (βούλωμα περισσότερες από 1000 φορές) | |||
Ανταλλαξιμότητα | ≤0.30dB (με καθέναν ένας συνδετήρας ταιριάσματος) | ||||
Εκτατή δύναμη | ≤0.30dB (μέγιστη ένταση 66N) | ||||
Κλονισμός | ≤0.30dB (10~55Hz) | ||||
Σειρά θερμοκρασίας | -40°C ~ +75°C |
c. Δείκτες παρέμβασης:
MPO/MTP συνδετήρας | Τρισδιάστατη δοκιμή διάστασης |
Ακτίνα της κυρτότητας | Χ ≥2000mm, Υ ≥50mm |
Ύψος ινών | 1000~4000 NM |
Γωνία Endface | Χ ±0.3°, Υ ±0.3° |
Εμβύθιση πυρήνων | ±300nm |
d. Ανοχή μήκους:
Μήκος (Μ) | Ανοχή |
≤10 | + 10CM |
10 |
+ 15CM |
>30 | + 10% |
4. Εφαρμογή:
Τηλεπικοινωνίες
Δίκτυα υπολογιστών
Δίκτυα CATV
Ενεργός λήξη συσκευών
